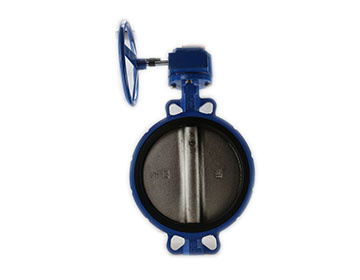

D371X渦輪對夾手動蝶閥(圖文)
【型號】：D371X
【通徑】：DN50-DN400
【壓力】：PN10-25
【溫度】：丁腈橡膠：-40℃～90℃ 氟橡膠：-20℃～200℃
【閥體材質】：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼等
【適用介質】：淡水、污水、海水、弱酸堿等
產品詳情
美力德蝸輪對夾蝶閥結構簡單，性能優良，使用廣泛。可應用于石油、化工、食品、醫藥、輕紡、造紙、水電、船舶、城市給排水、冶煉、能源等領域；可適用一切腐蝕性、非腐蝕性的氣體、液體、半流體、以及固體粉末等介質；在管線和容器上作為調節和截流裝置使用。
產品優勢、賣點：
1、100%無漏水
每臺蝶閥都經過智能試壓機正反兩面試壓，試壓壓力為2.0Mpa,國家標準1.76Mpa,每臺閥門4個密封圈+1個O型圈，5道密封層層把關。
2、多種標準供選擇
閥體為實心體，從重量上與普通蝶閥相比是普通蝶閥的1.5倍，廠內備有150余種閥體模具，并備有美標、德標、日標等閥門模具供
3、蝶板強度高
蝶板為球磨鍍鎳蝶板，實心、耐磨，可受壓達到30 Kg不裂。
4、閥桿不易生銹
閥桿：材質為冷拔鋼，鍍鋅面，光滑不易生銹，有效減少閥桿與密封圈間的摩檫力，減輕扭矩
5、種類齊全，給客戶多項選擇
根據客戶不同要求定做不同的閥體、蝶板：球墨鑄鐵、鑄鋼、不銹鋼304、316；不銹鋼304、316、316L閥軸；三元乙丙、丁晴橡膠等等
產品參數：
1、標準與設計規范
設計標準：GB/T12238-1989,lS0 10631-1994或BS EN593-1998
法蘭連接尺寸 GB/T17241．6-1998,IS0 7005-2或BSEN 1092-2002
結構長度 : GB/T1 2221-1989,lS0 5752-1988或BS EN558-1
壓力試驗：GB/T13927-1 99,JB/T9092-1999, lS0 5028-1993或BS 6755-l-1986
2、主要零部件材質（內容僅供參考）
3、性能規范
| 型號 |
公稱壓力 |
蝶板轉角 |
試驗壓力(Mpa) |
適用溫度(℃) |
適用介質 |
| (MPa) |
（度） |
強度（水） |
密封（水） |
| (Mpa) |
(Mpa) |
| D371X-10 |
1.0 |
90 |
1.5 |
1.1 |
-20～+135 |
淡水、污水、海水、弱酸堿性介質等 |
| D371X-16 |
1.6 |
90 |
2.4 |
1.76 |
產品特點
1、結構簡單緊湊、小型輕便，容易拆裝及維修，并可在任意位置安裝
2、90 度回轉，啟閉迅速
3、流量特性趨于直線，調節性能好
4、選擇不同零部件材質，可適用于多種介質
5、有蝸輪傳動、電動、氣動、手動等多種驅動方式
6、100%無漏水： 每臺蝶閥都經過智能試壓機正反兩面試壓，試壓壓力為2.0Mpa,國家標準1.76Mpa,每臺閥門4個密封圈+1個O型圈，5道密封層層把關。
7、多種標準供選擇： 閥體為實心體，從重量上與普通蝶閥相比是普通蝶閥的1.5倍，廠內備有150余種閥體模具，并備有美標、德標、日標等閥門模具供
8、蝶板強度高： 蝶板為球磨鍍鎳蝶板，實心、耐磨，可受壓達到30 Kg不裂。
9、閥桿不易生銹： 閥桿：材質為冷拔鋼，鍍鋅面，光滑不易生銹，有效減少閥桿與密封圈間的摩檫力，減輕扭矩
10、種類齊全，給客戶多項選擇： 根據客戶不同要求定做不同的閥體、蝶板：球墨鑄鐵、鑄鋼、不銹鋼304、316；不銹鋼304、316、316L閥軸；三元乙丙、丁晴橡膠等等

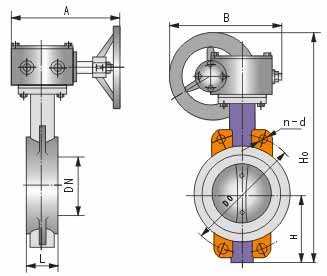

技術參數
|
N |
主 要 外 形 尺 寸 |
主 要 連 接 尺 寸 |
|
0.6 MPa |
1.0 MPa |
1.6 MPa |
|
L |
H |
HO |
A |
B |
DO |
n-d |
DO |
n-d |
DO |
n-d |
|
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
|
|
200 |
60 |
164 |
572 |
270 |
280 |
280 |
8-18 |
295 |
8-22 |
295 |
12-22 |
|
|
250 |
68 |
206 |
646 |
270 |
280 |
335 |
12-18 |
350 |
12-22 |
355 |
12-26 |
|
|
300 |
78 |
230 |
738 |
380 |
420 |
395 |
12-22 |
400 |
12-22 |
410 |
12-26 |
|
|
350 |
78 |
248 |
761 |
380 |
420 |
445 |
12-22 |
460 |
16-22 |
470 |
16-26 |
|
|
400 |
102 |
289 |
877 |
450 |
470 |
495 |
16-22 |
515 |
16-26 |
525 |
16-30 |
|
|
450 |
114 |
320 |
938 |
480 |
490 |
550 |
16-22 |
565 |
20-26 |
585 |
20-30 |
|
|
500 |
127 |
343 |
993 |
480 |
490 |
600 |
20-22 |
620 |
20-26 |
650 |
20-33 |
|
|
600 |
154 |
413 |
1131 |
480 |
490 |
705 |
20-26 |
725 |
20-30 |
770 |
20-36 |
|
|
700 |
165 |
478 |
1476 |
640 |
660 |
810 |
24-26 |
840 |
24-30 |
840 |
24-36 |
|
|
800 |
190 |
525 |
1533 |
640 |
660 |
920 |
24-30 |
950 |
24-33 |
950 |
24-39 |
|
|
900 |
203 |
585 |
1655 |
750 |
860 |
1020 |
24-30 |
1050 |
28-33 |
1050 |
28-39 |
|
|
1000 |
216 |
640 |
1765 |
850 |
900 |
1120 |
28-30 |
1160 |
28-36 |
1170 |
28-42 |
|
|
1200 |
254 |
755 |
1995 |
850 |
900 |
1340 |
32-33 |
1380 |
32-39 |
1390 |
32-48 |
|
